Cereda | Winkel Ruf- und Abstelltaster Magnetsteckkontakt, KTMSK-ZiB

Ruf- und Abstelltaster Magnetsteckkontakte für Cereda / Winkel Rufanlagen ZELO 5.x und ZELO 6.0

Der Kombitaster, oder auch Rufabstelltaster, mit magnetischen Steckkontakten verfügt neben den beiden Steckkontakten für externe Auslöser über eine rote und eine grüne, beleuchtete Taste. Mit der roten Taste ist es möglich einen Ruf auszulösen. Mit der grünen Taste kann dieser Ruf zurück gestellt werden. Des Weiteren wird durch Betätigen der grünen Taste eine Anwesenheit des Pflegepersonals im Zimmer gesetzt.

Anstecken eines RMS-Steckers

Beim ersten Anstecken eines externen Auslösers mit RMS-Stecker wird dies vom RMS-Taster erkannt, an das System übermittelt und dieser angemeldet. Es ertönt ein akustisches Signal zur Signalisierung, dass der externe Auslöser erkannt wurde und der Steckkontakt nun auf den einwandfreien Sitz des RMS-Steckers überwacht wird.

Steckerwurf

Wird der Stecker abgezogen, meldet das System einen Steckerwurf. Diese Meldung wird an das Pflegepersonal weitergeleitet, da in diesem Moment keine Rufauslösung vom externen Auslöser mehr möglich ist. Das Pflegepersonal muss diesen Steckerwurf mit einer Anwesenheit im jeweiligen Zimmer zurückstellen und den Stecker wieder ordnungsgemäß an dem RMS-Taster anschließen. Welcher der beiden Steckplätze verwendet wird, ist unerheblich. Sollten an einem RMS-Taster zwei RMS-Stecker angemeldet sein, müssen beide Stecker eingesteckt sein.

Technische Daten

• Abmessungen (L x B): 50 x 50 mm
• Einbautiefe: < 18 mm
• Gewicht: ca. 35 g
• Farbe: reinweiß, ähnlich RAL 9010
• Spannung: 12 V DC über Zimmerbus
• Strom: < 8 mA
• Beleuchtet: < 15 mA
• Anschluss: an 2-pol. Steckklemme
• Anschlussart: gesteckt

Zusatzartikel

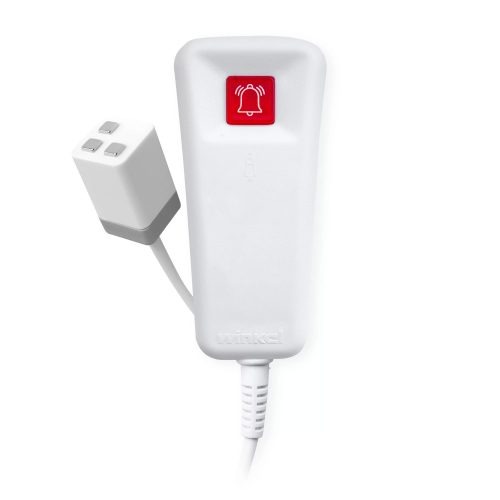

• Winkel Birntaster RMS

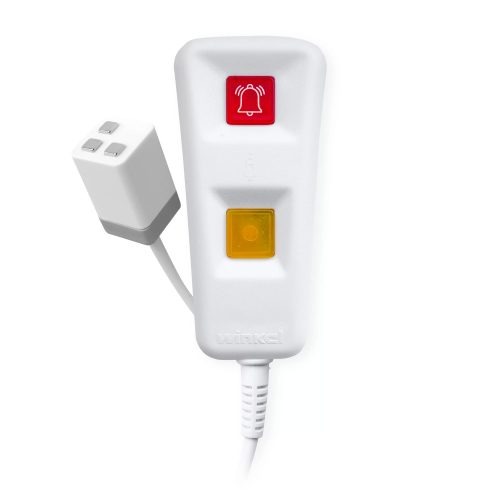

• Winkel Birntaster RMS mit Lichttaste
• Winkel Birntaster RMS mit 2 Lichttasten

Downloads

• Technisches Handbuch für Winkel Ruf- und Abstelltaster mit Magnetsteckkontakten
